V64

La servoescalera con plataforma es la solución idónea para que las personas discapacitadas o inhabilitadas en silla de ruedas o equivalente, puedan superar una escalera o una serie de peldaños, con la máxima seguridad.

Prospe plataformas v64

La servoescalera con plataforma V64 Vimec garantiza la accesibilidad a estructuras públicas y privadas, representa una solución cada vez más buscada incluso por el discapacitado a nivel privado porque, además de su reconocida fiabilidad y su seguridad, ocupa poco espacio y es de uso muy práctico.

Necesidades

El desplazamiento de la persona discapacitada, directamente en silla de ruedas, es posible incluso para sujetos parapléjicos o tetrapléjicos. El cómodo panel de mandos puede ser utilizado por un acompañante que podrá, en su caso, supervisar el transporte de la persona discapacitada.
La autonomía de la persona en silla de ruedas queda en todo caso garantizada por los automatismos aplicados a las barras de seguridad y a las superficies de acceso y de bajada.

Respuesta

FLEXIBLE
La servoescalera con plataforma de conducción recta V64 está disponible en tres modelos:
– standard – con plataforma de reducido tamaño (830*700 mm) para instalaciones en escaleras y rellanos de pequeño tamaño;
– large – con plataforma más amplia (1030*770 mm) para sillas de ruedas con particulares necesidades de espacio;
– extralarge – con plataforma amplia (1250*800 mm ) para cualesquiera exigencias de desplazamiento.
VERSÁTIL
El montaje de la V64 no requiere de ninguna intervención a nivel arquitectónico en la estructura preexistente y no desnaturaliza el estilo de la decoración.
FIABLE Y RESISTENTE

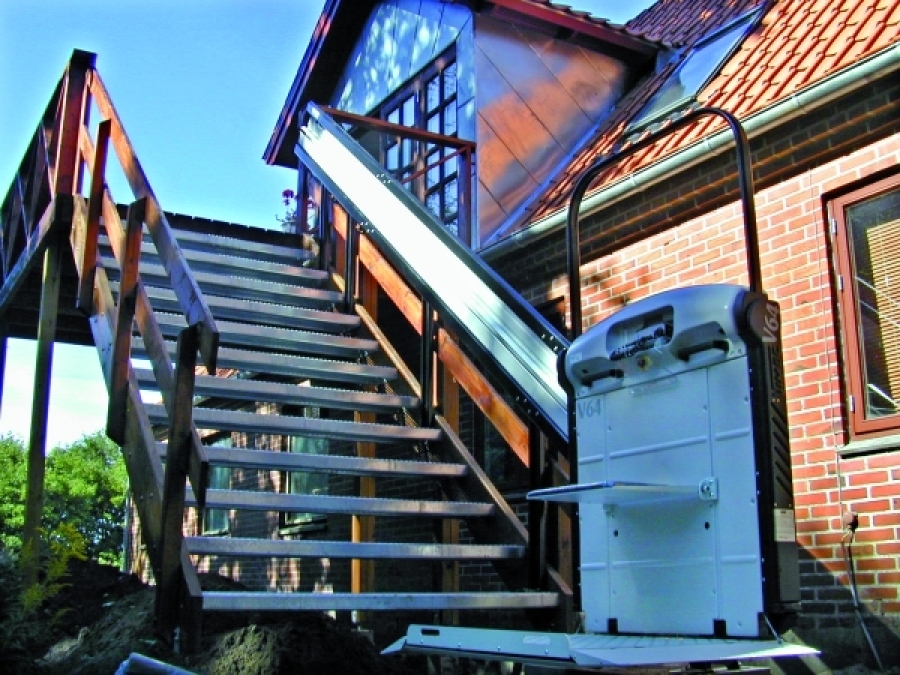

La servoescalera con plataforma V64 es idónea tanto para instalaciones internas como externas, gracias a las soluciones proyectadas para garantizar la máxima duración y las mejores prestaciones incluso en condiciones climáticas no ideales.
TECNOLOGÍA AL ALCANCE DE LA MANO
La V64 cuenta con radiomandos, dispositivos para la protección personal, activos y pasivos, de vanguardia, barras de protección retráctiles para reducir el espacio ocupado con máquina parada.
El folleto de presentación te permitirá conocer la servoescalera con plataforma V64 Vimec, un producto de vanguardia por la seguridad que ofrece a la persona, por su fiabilidad y su carácter robusto.

Sólo Vimec puede ofrecer una experiencia de más de treinta años y más de 90.000 equipos diseñados y fabricados.

Detalle del Producto

La servoescalera con plataforma V64 asegura solidez, fiabilidad y carácter robusto.
Segura, fiable, robusta
La servoescalera con plataforma V64 es conforme a la Directiva Europea 2006/42/CE, y está certificada IMQ. Los dispositivos de seguridad paran la máquina en caso de peligro. La capacidad de la plataforma salvaescaleras llega a los 300 kg. Está disponible en versiones para interiores, para exteriores y con grado de protección IP55.
Fácil de instalar
La servoescalera con plataforma V64 se monta en pocas horas. Una vez fijada la guía, basta colocar el cuerpo de la servoescalera con la plataforma y conectar la alimentación.
Fácil de usar
El práctico panel de mandos acciona todas las funciones y V64 Vimec se mueve en automático: el movimiento de las barras de seguridad, de las bandas de subida y bajada, la apertura y cierre de la plataforma, son motorizados.
Plataforma

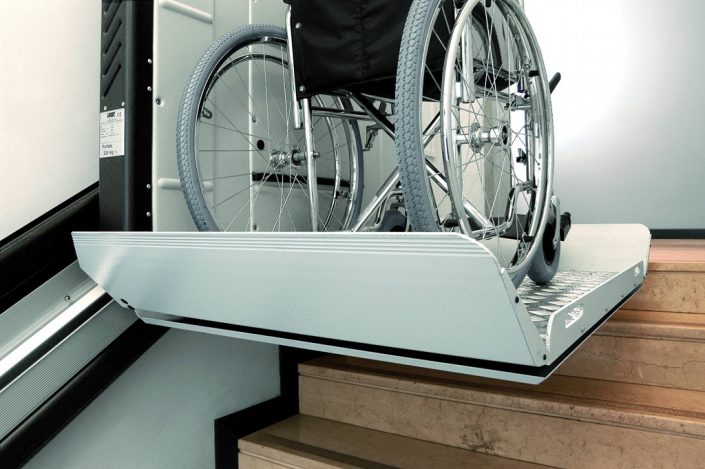

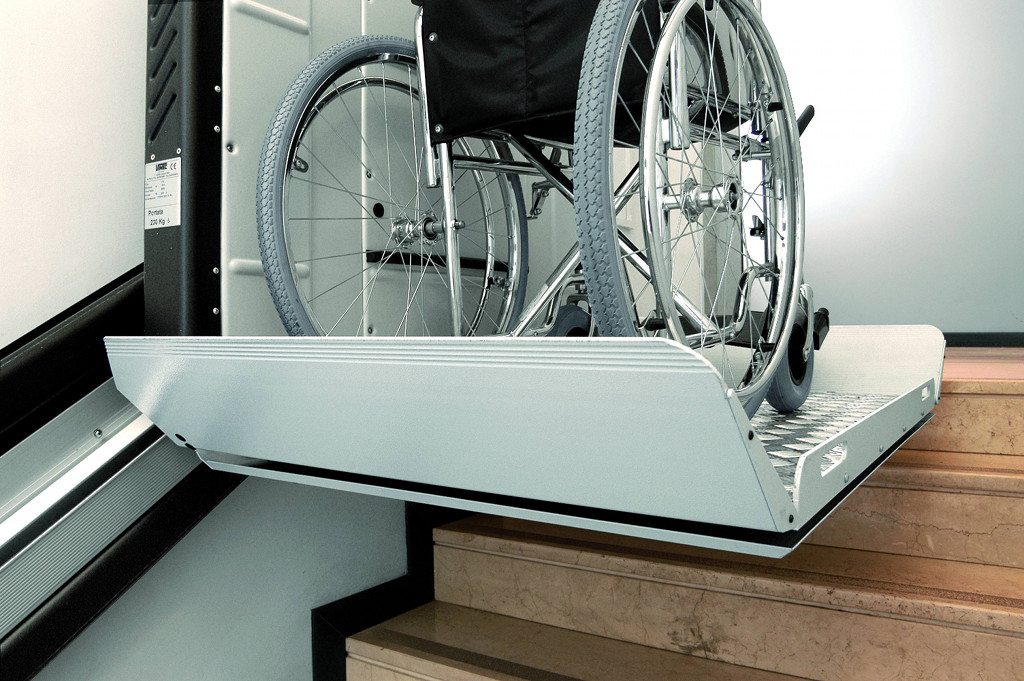

La plataforma es de aluminio estriado, con la superficie recubierta de material antideslizante, concebida para el transporte del usuario de pie o en silla de ruedas; vuelco electro-mecánico con funcionamiento automático; dotada de bandas móviles motorizadas por los lados de subida y de bajada con función de contención durante la marcha y de rampa de embarque/desembarque durante la maniobra de acceso a la plataforma. Bajo pedido, puede acoplarse la banda móvil lateral por el lado largo de la plataforma.
Instalación

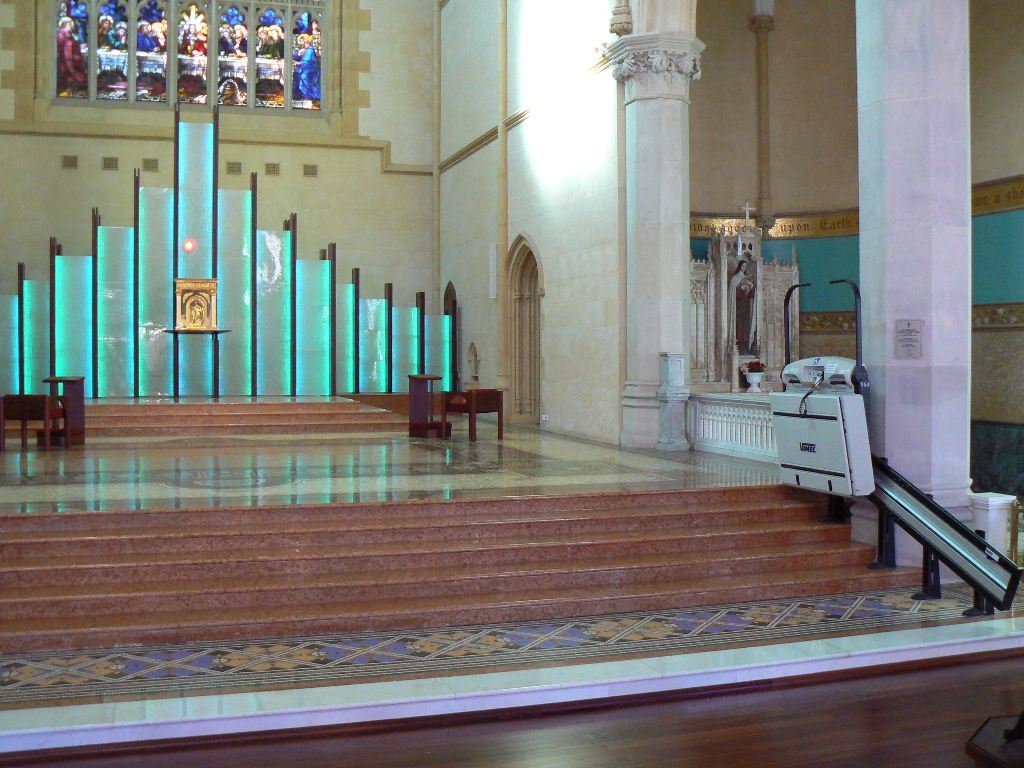

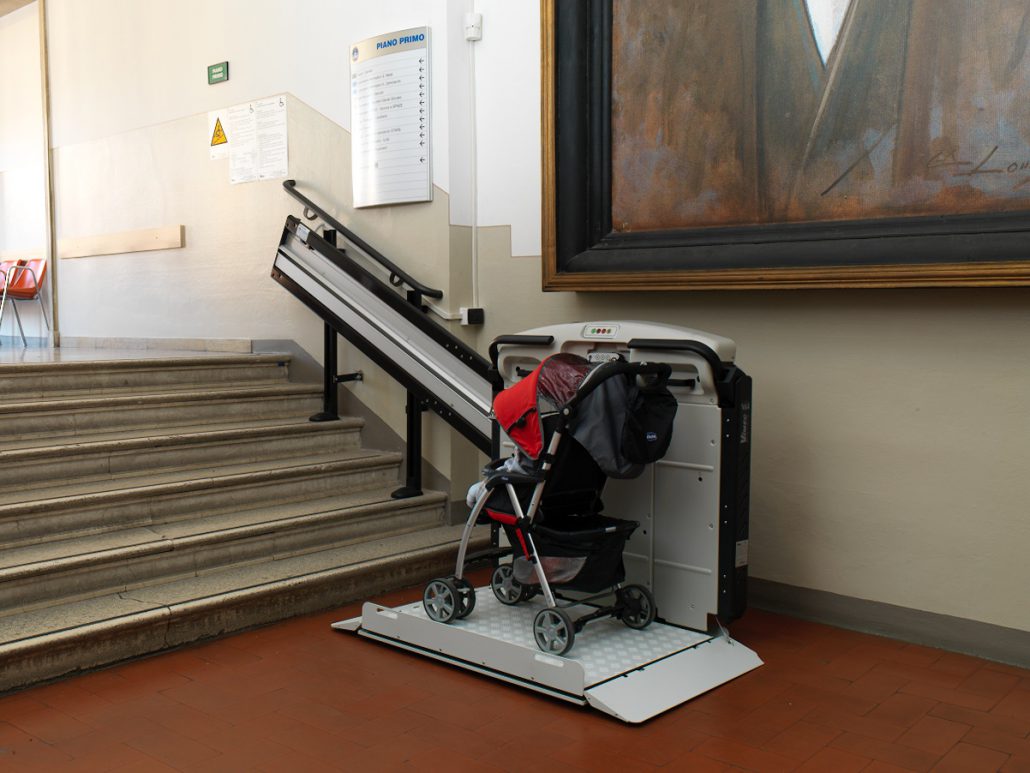

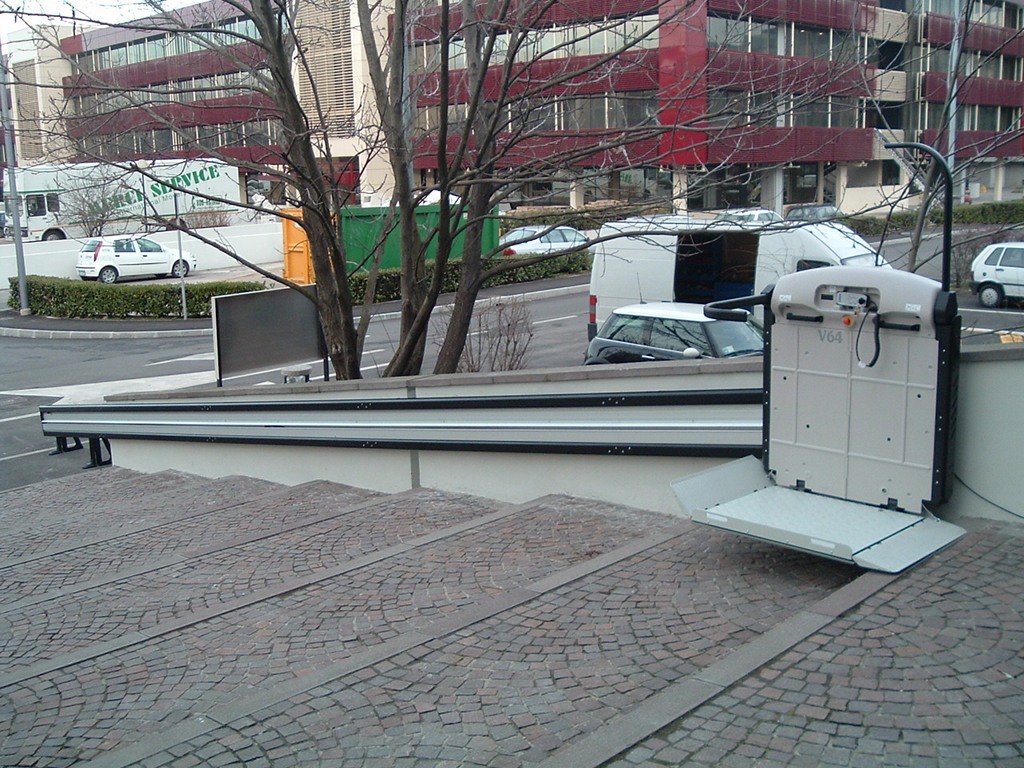

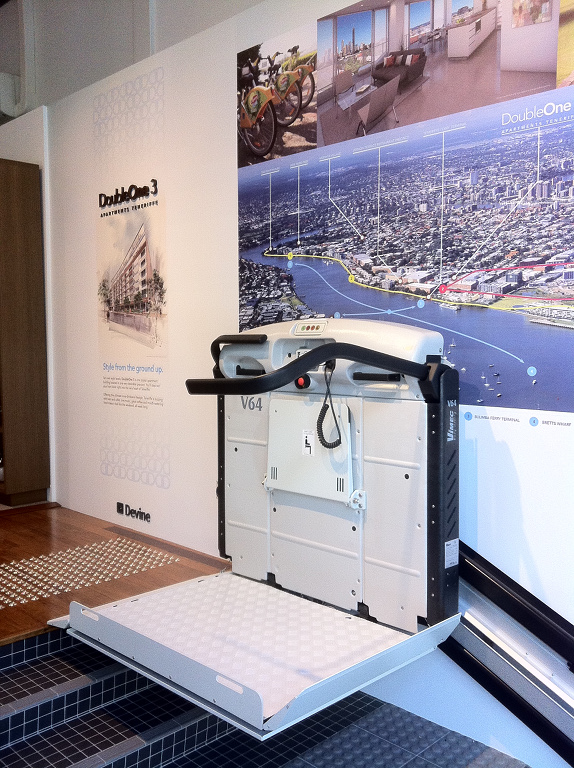

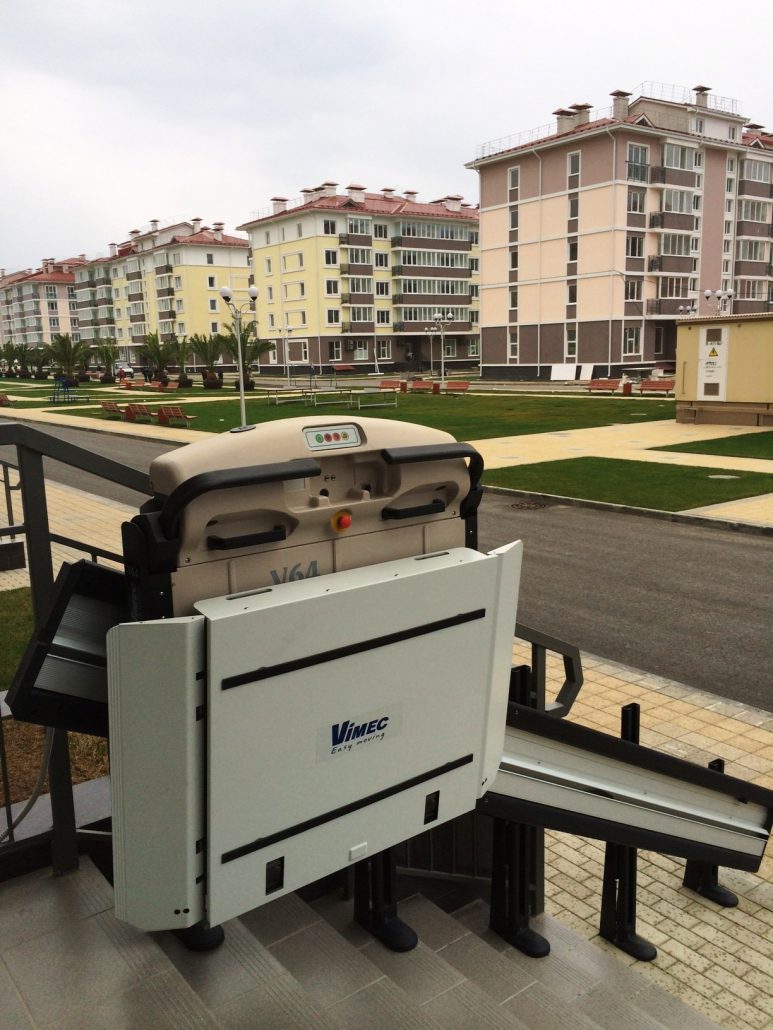

En el interior o en el exterior de un edificio (bajo pedido se entrega una lona protectora de material impermeable); la guía puede instalarse en los dos lados de la escalera.
Pendiente que puede superar
desde 0° hasta 45°
Grado de protección
IP55 (opcional).
Anclajes de la guía
Mediante soportes verticales fijados a los escalones con tacos mecánicos, o bien a la pared, en caso de paredes maestras.
Mandos
A bordo, de subida y bajada, accionables mediante el panel de mandos incluido, protegidos contra el golpe accidental, de tipo «hombre presente» (permiten el funcionamiento sólo si se mantienen pulsados), llave extraíble y botón de parada de emergencia. En los pisos, botones de llamada que se aplican a la pared, con pulsador de parada de emergencia, interruptor de llave extraíble y función de llamada y envío a los pisos (funcionan únicamente con salvaescaleras y plataforma cerrados). Funciones de «Aparcamiento» y de «Preparado para el embarque»)..
Espacio ocupado por el riel en la escalera
Con anclaje en pared: 65 mm. Mediante soportes verticales fijados a los escalones: 120 / 162 mm
Espacio para aterrizaje
En función de la anchura de la plataforma y de las medidas de los escalones.
Anchura minima escalera
En función de la anchura de la plataforma, mínimo 895 mm.
Sistema de tracción
Mediante sistema de piñón-cremallera, con piñón de acero templado, accionado directamente con un reductor irreversible.
Motor
230 Vca, 750 W con par de arranque alto y dotado de freno electromagnético
Alimentación eléctrica
230 Vca 50/60 Hz monofásico con conductor de tierra (60 Hz disponible sólo en la versión con motor de 750 W).
Velocidad Nominal
0,07 m/s
Maniobra de Emergencia
Manual mediante volante liso.
Carga
Hasta 300 kg en pendientes menores o iguales a 40°; hasta 250 kg en pendientes de hasta 45°
Seguridad
Parada automática de la marcha del salvaescaleras en presente de obstáculos. Sistema anticizallado (es decir: anti-corte, en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma)
Sistema antichoque (en los laterales del cuerpo de máquina y mediante las bandas móviles de la plataforma); Sistema antiaplastamiento (en la superficie inferior de la plataforma y en la superficie inferior del cuerpo de máquina); Dispositivo de control de carga (inhabilita el funcionamiento del salvaescaleras en caso de que la carga supere el valor admitido.
Paracaídas
Tipo mecánico de agarre progresivo, accionado directamente por un limitador de velocidad y dotado de microinterruptor de seguridad con elemento de conexión para la interrupción de la alimentación eléctrica al motor.
Conformidad a normativas
Directiva de Máquinas 2006/42/CE.
Entrega
Consta de los siguientes componentes: guía con anclajes, cuerpo de máquina y plataforma, tablero eléctrico, declaración de conformidad en el marco del D.M. 37/08, declaración de conformidad CE.

Descargar el folleto descriptivo
